Что такое оптический сигнал и как он работает

Когда речь заходит о подключении интернета по оптоволокну, часто можно услышать выражение «оптический сигнал». Но что оно означает на самом деле?

Многие представляют себе свет внутри кабеля, однако не понимают, как с его помощью передаются сайты, видео, фотографии и другие данные. В этой статье простыми словами разберем, что такое оптический сигнал, как он работает, чем отличается от электрического и почему именно оптоволоконная связь считается одной из самых быстрых и стабильных.

Оптический сигнал простыми словами

Оптический сигнал – это способ передачи информации с помощью световых импульсов. По такому принципу работает современный интернет, который подключают через оптоволоконный кабель.

Главное отличие оптического сигнала в том, что данные переносит свет, а не электрический ток. Благодаря этому информацию можно передавать на большие расстояния с высокой скоростью и минимальными потерями.

Почему сигнал называют оптическим

Слово «оптический» происходит от слова «оптика» – раздела физики, который изучает свойства света и его распространение. Именно поэтому сигнал получил такое название: информацию передает свет.

При этом речь не идет о луче, который можно увидеть внутри кабеля. Для передачи данных используют волны инфракрасного диапазона определенной длины, которые человек не видит. А сам процесс происходит внутри оптоволокна.

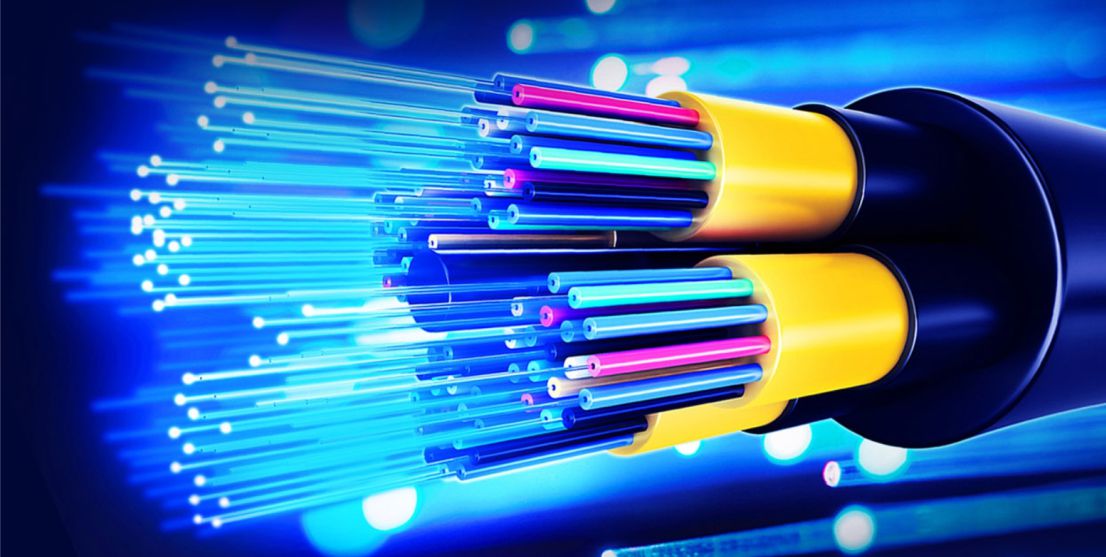

Из чего состоит оптоволоконный кабель

Несмотря на внешнее сходство с обычным проводом, оптоволоконный кабель устроен иначе. У него нет металлической жилы, по которой проходит электрический ток. Вместо нее используют очень тонкое стеклянное волокно, внутри которого распространяется свет.

Чтобы понять процесс, давайте разберем, из чего состоит кабель.

• Сердцевина – центральная часть из тонкого стеклянного волокна. Именно по ней проходит световой сигнал, который переносит информацию.
• Оболочка – окружает сердцевину и не позволяет свету выходить за ее пределы. Благодаря этому сигнал продолжает двигаться по кабелю даже на больших расстояниях.
• Защитные слои – делают кабель прочным и предохраняют стеклянное волокно от влаги, пыли, механических повреждений и других внешних воздействий. Благодаря этому оптоволоконные линии можно прокладывать не только внутри помещений, но и под землей, водой и на больших расстояниях между городами.

Несмотря на сложное устройство, принцип работы остается простым: свет проходит по сердцевине, а остальные элементы помогают сохранить сигнал и защитить кабель от повреждений.

Как работает передача данных по оптике

Сам свет внутри кабеля не содержит текст, фотографии или видео в привычном виде. Он служит носителем информации, которую специальное оборудование кодирует перед отправкой и считывает на принимающей стороне:

Теперь разберем каждый этап подробнее.

Устройство отправляет информацию. Когда вы открываете сайт, запускаете видео или отправляете сообщение, компьютер, смартфон или роутер формируют цифровые данные для передачи.

Оборудование преобразует данные в световые импульсы. Оптический передатчик кодирует информацию и превращает ее в последовательность световых импульсов. Это можно сравнить с азбукой Морзе: вместо точек и тире оборудование использует очень короткие вспышки света.

Сигнал проходит по оптоволокну. Свет движется внутри тонкого стеклянного волокна практически без потерь и не боится электромагнитных помех, которые могут влиять на обычный электрический сигнал.

На принимающей стороне свет снова превращается в данные. Приемное оборудование считывает световые импульсы, преобразует их обратно в цифровую информацию и передает на устройство пользователя.

Весь этот процесс занимает доли секунды. Именно поэтому страницы открываются почти мгновенно, а фильмы воспроизводятся без заметных задержек.

Чем оптический сигнал отличается от электрического

Главное отличие заключается в способе передачи информации. В оптоволоконных линиях данные переносит свет, а в традиционных медных кабелях – электрический ток. Технологии отличаются по скорости, устойчивости к помехам и возможной длине линии.

Оптический сигнал	Электрический сигнал
Передается светом	Передается током
Не боится электромагнитных помех	Чувствителен к помехам
Может передаваться на большие расстояния	Дистанция ограничена
Высокая скорость передачи данных	Ниже пропускная способность

Это не означает, что электрический сигнал хуже во всех случаях. Медные кабели по-прежнему широко используют в локальных сетях, внутри зданий и для подключения оборудования на небольших расстояниях. Однако для современных интернет-сетей, где важны высокая скорость, стабильность и возможность передавать большие объемы данных, чаще выбирают оптоволокно.

После оптоволоконной линии интернет поступает на роутер по кабелю витая пара – самому распространенному кабелю для домашних и офисных сетей.

Почему интернет по оптике считается стабильным

Если коротко, оптоволоконный интернет работает стабильнее потому, что свет передает данные быстрее и с меньшими потерями, чем электрический ток. Это дает сразу несколько преимуществ.

Оптический сигнал не боится помех

Электромагнитные помехи влияют на электрический ток, но не на свет. Оптический сигнал остается стабильным даже рядом с мощным электрооборудованием: например, силовыми кабелями или промышленными установками.

Сигнал почти не теряет силу

Во время передачи по медному кабелю часть любого сигнала постепенно ослабевает. В оптоволокне такие потери значительно меньше.

Это позволяет:

• передавать данные на большие расстояния
• сохранять высокую скорость соединения
• реже использовать дополнительное оборудование для усиления сигнала.

Кабель легко справляется с большим объемом данных

По одному оптоволоконному кабелю одновременно проходят огромные объемы информации.

Поэтому можно без проблем:

• смотреть фильмы и трансляции в высоком качестве
• играть онлайн
• проводить видеоконференции
• работать с облачными сервисами
• подключать сразу несколько устройств.

Скорость остается высокой даже при большой нагрузке

Вечером большое количество пользователей одновременно выходит в интернет. Если сеть не справляется с нагрузкой, страницы начинают открываться медленнее, а видео – зависать.

Оптоволоконные линии рассчитаны на большой поток данных, поэтому скорость и качество соединения остаются стабильными даже в часы пик.

Если интернет работает медленно, причина не всегда связана с качеством оптического сигнала. Иногда проблема возникает на стороне сайта, сервера или домашней сети.

Где используется оптический сигнал

Сегодня оптический сигнал используют везде, где нужно быстро и без потерь передавать большие объемы информации. Оптоволоконные линии давно стали основой современных сетей связи.

Оптический сигнал применяют:

• для домашнего интернета – чтобы обеспечить высокую скорость подключения и стабильную работу сразу нескольких устройств
• в корпоративных сетях – для надежного обмена данными между компьютерами, серверами и офисами компании
• в дата-центрах – где ежедневно передают огромные объемы информации между серверами и системами хранения данных
• в цифровом телевидении – для передачи телевизионного сигнала с высоким качеством изображения и звука
• в магистральных линиях связи – они соединяют города, регионы и страны, обеспечивая работу интернета, мобильной связи и других телекоммуникационных сервисов.

Чем больше информации нужно передать и чем выше требования к скорости и надежности соединения, тем чаще используют оптоволоконные линии связи. Сегодня именно по ним проходит большая часть мирового интернет-трафика. Даже подводные кабели, которые соединяют материки, передают данные с помощью оптического сигнала.

Может ли оптический сигнал ухудшаться

Оптоволоконная связь считается надежной, но это не значит, что сигнал никогда не ослабевает. Во время передачи часть света неизбежно теряется. Специалисты называют этот процесс затуханием сигнала.

Небольшое затухание – это нормально. Современные линии связи проектируют с учетом таких потерь, поэтому пользователь их обычно не замечает. Проблемы возникают, когда сигнал ослабевает сильнее допустимого.

Почему сигнал становится слабее

Причин может быть несколько.

Повреждение кабеля. Хотя оптоволоконный кабель выглядит прочным, внутри находится очень тонкое стеклянное волокно. Если кабель повредить при строительных работах или сильно сдавить, часть светового сигнала может потеряться.

Сильные изгибы. Оптоволокно нельзя перегибать так же сильно, как обычный электрический провод.

Если изгиб слишком резкий, часть света выходит за пределы волокна. Это похоже на то, как вода течет по шлангу, пока его не перегнули. В результате сигнал становится слабее.

Некачественные соединения. Оптоволоконная линия состоит не только из кабеля. В ней есть места соединений.

Если соединение выполнили неаккуратно или загрязнили разъем, часть света теряется именно в этом месте. Вот почему при монтаже специалисты используют специальное оборудование и тщательно проверяют качество каждого соединения.

Неисправное оборудование. Иногда проблема возникает не в кабеле. Передатчик, приемник, оптический терминал или другое оборудование могут работать некорректно. В этом случае интернет будет нестабильным.

Всегда ли это заметно пользователю?

Небольшие потери сигнала возникают в любой оптоволоконной линии и считаются нормой. Пользователи их обычно не замечают.

Если же сигнал ослабевает ниже допустимого, пользователь может заметить:

• снижение скорости интернета
• обрывы соединения
• зависание онлайн-видео
• проблемы во время видеозвонков.

В домашних условиях не нужно искать неисправность самостоятельно. Если интернет стал работать медленнее, появились обрывы связи или полностью пропало соединение, лучше обратиться к провайдеру. Специалисты проверят состояние линии и оборудования, найдут причину проблемы и восстановят нормальную работу сети.

Частые вопросы пользователей

Можно ли провести оптоволоконный кабель по квартире самостоятельно?

Да, но делать это нужно аккуратно. Оптоволоконный кабель нельзя сильно перегибать, пережимать мебелью или прокладывать с нарушением минимального радиуса изгиба. Если кабель повредить, связь может ухудшиться или полностью пропасть.

Можно ли подключить компьютер напрямую к оптоволоконному кабелю?

Нет. Компьютер не умеет принимать оптический сигнал напрямую. При подключении оптоволоконного интернета провайдер устанавливает специальное устройство – оптический терминал (ONT). Он преобразует световой сигнал в электрический, после чего интернет передается на роутер или компьютер по обычному сетевому кабелю.

Почему оптоволоконный кабель нельзя сильно перегибать?

Внутри кабеля находится очень тонкое стеклянное волокно, по которому распространяется свет. Если кабель сильно согнуть, часть светового сигнала может выйти за пределы волокна. Из-за этого сигнал ослабевает, а связь начинает работать нестабильно.

Что произойдет, если повредить оптоволоконный кабель?

Повреждение кабеля может привести к снижению скорости интернета, перебоям связи или полному отключению соединения. Самостоятельно отремонтировать такой кабель не получится: для этого используют специальное оборудование, которое позволяет точно соединить оптические волокна и проверить качество сигнала.

Можно ли использовать оптоволокно без интернета?

Да. Оптоволоконные линии применяют не только для доступа в интернет. По ним также передают телевизионный сигнал, телефонную связь, соединяют дата-центры, офисы, предприятия и магистральные сети между городами.

Почему оптоволоконный кабель делают из стекла, а не из металла?

Стекло хорошо пропускает свет и позволяет передавать сигнал на большие расстояния с минимальными потерями. Металл для этой задачи не подходит: он проводит электрический ток, но не может передавать свет. Именно поэтому основу оптоволоконного кабеля составляет тонкое стеклянное волокно.

Почему после подключения оптоволокна интернет не работает?

Причин может быть несколько:

• повреждение кабеля
• неисправность оптического терминала
• проблемы на линии связи
• сбой в настройках оборудования.

Если перезагрузка терминала и роутера не помогла, стоит обратиться к провайдеру.

Может ли оптоволоконный кабель ударить током?

В отличие от медного кабеля, оптоволокно не передает электрический ток. Информацию переносит свет, который проходит внутри тонкого стеклянного волокна. Именно поэтому сам оптоволоконный кабель не проводит электричество так, как обычный провод.

Но не забывайте об элементарных правилах безопасности: оптические терминалы, роутеры и другое сетевое оборудование работают от электросети. Поэтому обращаться с ними нужно так же, как и с любой другой бытовой техникой.

Почему оптоволокно не ломается?

Несмотря на то что внутри кабеля находится очень тонкое стеклянное волокно, оптоволокно не такое хрупкое, как может показаться. Стеклянную сердцевину защищают несколько прочных слоев из полимерных материалов, которые принимают на себя внешние нагрузки.

Однако это не означает, что кабель невозможно повредить. Его нельзя сильно перегибать, пережимать мебелью или подвергать сильным механическим нагрузкам. При правильной прокладке и эксплуатации оптоволоконные линии служат долгие годы.

Вывод

Оптический сигнал – это технология, благодаря которой современный интернет стал быстрее и стабильнее. Световые импульсы позволяют передавать большие объемы данных на значительные расстояния практически без помех. Именно поэтому оптоволоконные линии сегодня используют не только для домашнего интернета, но и для связи между городами, дата-центрами и целыми странами.
